Система монтажа KUDO®

Комплексное решение, линейка продуктов для качественного и надежного монтажа светопрозрачных ограждающих строительных конструкций.

KMS KUDO

KUDO® MONTAGE SYSTEM – объединенный в систему набор профессиональных материалов KUDO® для работ по установке, креплению и герметизации узлов примыканий оконных (балконных, дверных) блоков в проемах наружных ограждающих конструкций зданий и сооружений. Использование системы монтажа KUDO® позволяет качественно и быстро выполнить монтаж в полном соответствии с требованиями ГОСТ 30971‑2012 и СТО НОСТРОЙ 2.23.62‑2012.

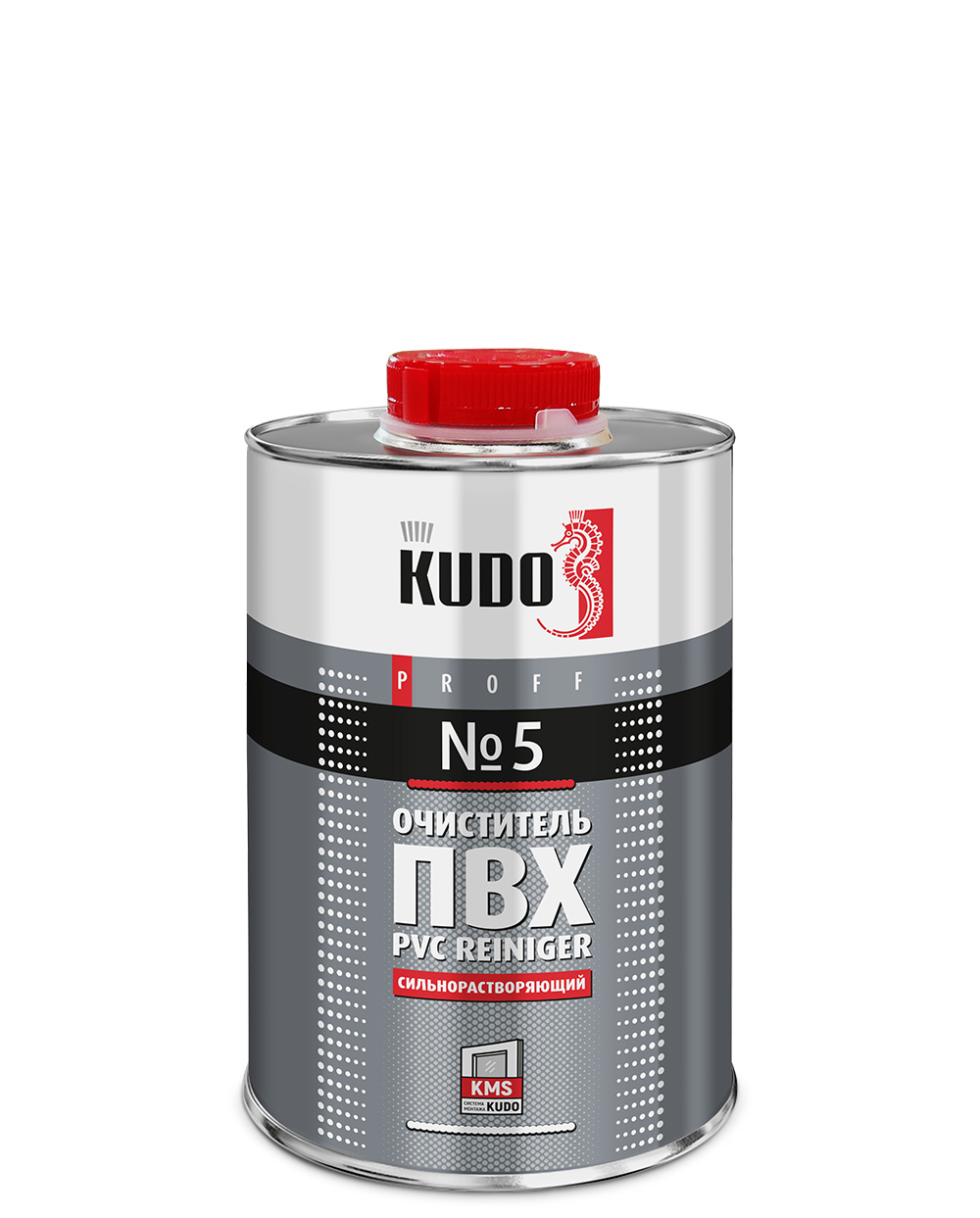

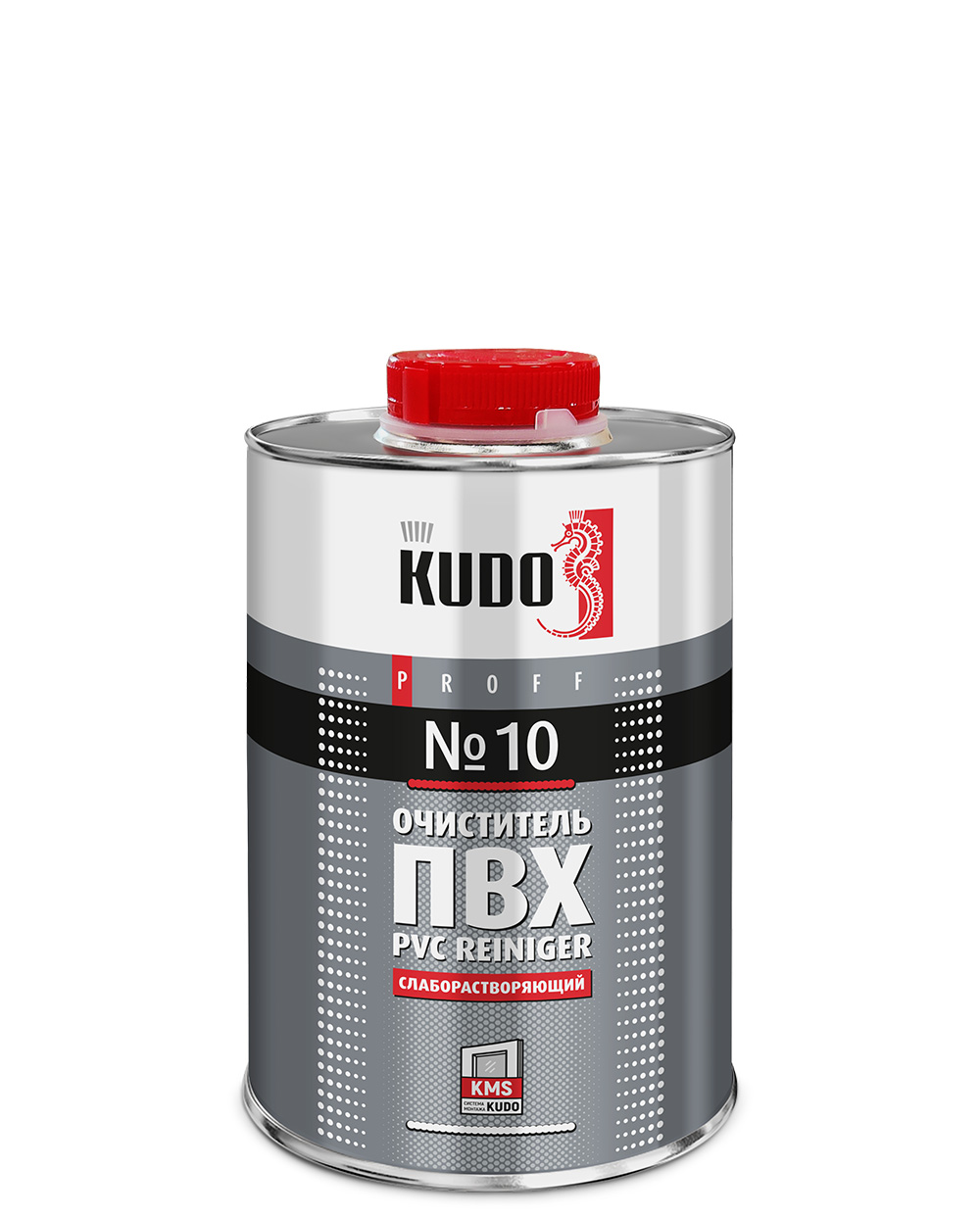

В систему монтажа KUDO® KMS входят монтажная пена серии KUDO® PROFF для тепло- и шумоизоляции зазоров, шовные и ремонтные герметики KUDO® PROFF MS для защиты монтажной пены снаружи и изнутри помещений и декорирования швов, профессиональные клеи для фиксации элементов декора и фурнитуры, а также очистители разной степени агрессивности для подготовки поверхностей к склеиванию и локальной очистки загрязнений.

Материалы, входящие в KUDO® MONTAGE SYSTEM, отлично совместимы, что исключает растрескивание герметика, отрывы материалов от прилегающих поверхностей, пузырение герметика и другие дефекты.

Подготовка оконных проёмов

Система монтажа KUDO
ОЧИСТИТЬ, ОБЕСПЫЛИТЬ, ОБЕЗЖИРИТЬ

Перед нанесением изоляционных материалов поверхности проемов и конструкций нужно очистить от пыли, грязи и строительного мусора при помощи жесткой щетки. При наличии маслянистых пятен очистить легколетучим углеводородным растворителем, не оставляющим жирных пятен (ацетон, этилацетат).

При минусовых температурах поверхности дополнительно очистить от снега, льда, инея и прогреть.

Система монтажа KUDO
ЗАГРУНТОВАТЬ

Если стены возведены с помощью влажных процессов (каменная кладка, монолитный бетон), поверхность проема обработать паро‑влаго‑изолирующим защитным составом в 1‑2 слоя. Это защитит монтажную пену от проникновения в нее влаги из стен и сохранит хорошие теплоизолирующие свойства шва.

Рыхлые и осыпающиеся участки обработать связующими составами для укрепления.

Заполнение монтажных швов

Система монтажа KUDO

ЭТАПЫ РАБОТ:

  • Перед нанесением монтажной пены увлажнить поверхности проема.
    Зимой для увлажнения использовать Активатор монтажной пены KUDO® KUPP06ACT.
  • Заполнить проем монтажной пеной из линейки KUDO® PROFF сплошным слоем, без пустот на 2/3 глубины с учетом вторичного расширения; провести тщательное уплотнение опорных колодок (при заполнении нижнего горизонтального шва).
  • Увлажнить нанесенную пену.
  • После полимеризации монтажной пены в шве срезать ее излишки.

В случае применения профилей коробок оконных блоков шириной более 80 мм и, если ширина монтажного зазора превышает размеры, предусмотренные стандартом (ГОСТ), более чем в 1,5 раза, заполнение зазора следует выполнять послойно, с интервалами между слоями по технологии, рекомендованной KUDO® и указанной в листе технической информации на продукт и/или на этикетке.

Защита монтажных швов

Система монтажа KUDO
ЗАЩИТИТЬ МОНТАЖНУЮ ПЕНУ СНАРУЖИ ПОМЕЩЕНИЯ

Снаружи монтажная пена должна быть защищена от воздействия ультрафиолета и проникновения влаги в шов. При этом наружный защитный слой должен быть паропроницаемым, чтобы излишняя влага могла выйти.

Для наружного слоя монтажного шва рекомендуем использовать KUDO® PROFF герметик акриловый шовный наружный.

ЭТАПЫ РАБОТ:

  • Для того, чтобы шов получился аккуратным, рекомендуется наклеить на его границы малярный скотч.
  • Поверхность перед нанесением может быть как сухой, так и влажной, но не мокрой.
  • Наносить герметик не ранее, чем через 24 часа после заполнения шва пеной. При отрицательных температурах не ранее, чем через 48 часов. Нанести акриловый шовный наружный герметик KUDO® PROFF слоем толщиной 4,5 до 5 мм. Ширина полосы контакта герметика с поверхностями проемов и коробок блоков должна быть не менее 3 мм на каждую сторону. Разровнять герметик шпателем.
  • Удалить малярный скотч, не дожидаясь застывания герметика.
Система монтажа KUDO
ЗАЩИТИТЬ МОНТАЖНУЮ ПЕНУ ВНУТРИ ПОМЕЩЕНИЯ

Влага может проникнуть в пену изнутри помещения в результате конденсации. Поэтому внутренний защитный слой должен предотвращать попадание влаги и пара внутрь шва (на пену).

Для внутреннего слоя монтажного шва рекомендуем использовать KUDO® PROFF герметик акриловый шовный внутренний.

ЭТАПЫ РАБОТ:

  • Для того, чтобы шов получился аккуратным, рекомендуется наклеить на его границы малярный скотч.
  • Поверхность перед нанесением может быть как сухой, так и влажной, но не мокрой.
  • Наносить герметик не ранее, чем через 24 часа после заполнения шва пеной. При отрицательных температурах не ранее, чем через 48 часов. Нанести акриловый шовный внутренний герметик KUDO® PROFF слоем толщиной от 4,5‑5 мм. Ширина полосы контакта герметика с поверхностями проемов и коробок блоков должна быть не менее 3 мм на каждую сторону. Разровнять герметик шпателем.
  • Удалить малярный скотч, не дожидаясь застывания герметика.

Отделка и декорирование

Система монтажа KUDO
СТЫКИ СНАРУЖИ ПОМЕЩЕНИЯ

Стыки между рамой, другими элементами и стеной внутри и снаружи помещения рекомендуется промазывать силиконовым нейтральным герметиком KUDO® PROFF, который обеспечивает эластичный шов.

ЭТАПЫ РАБОТ:

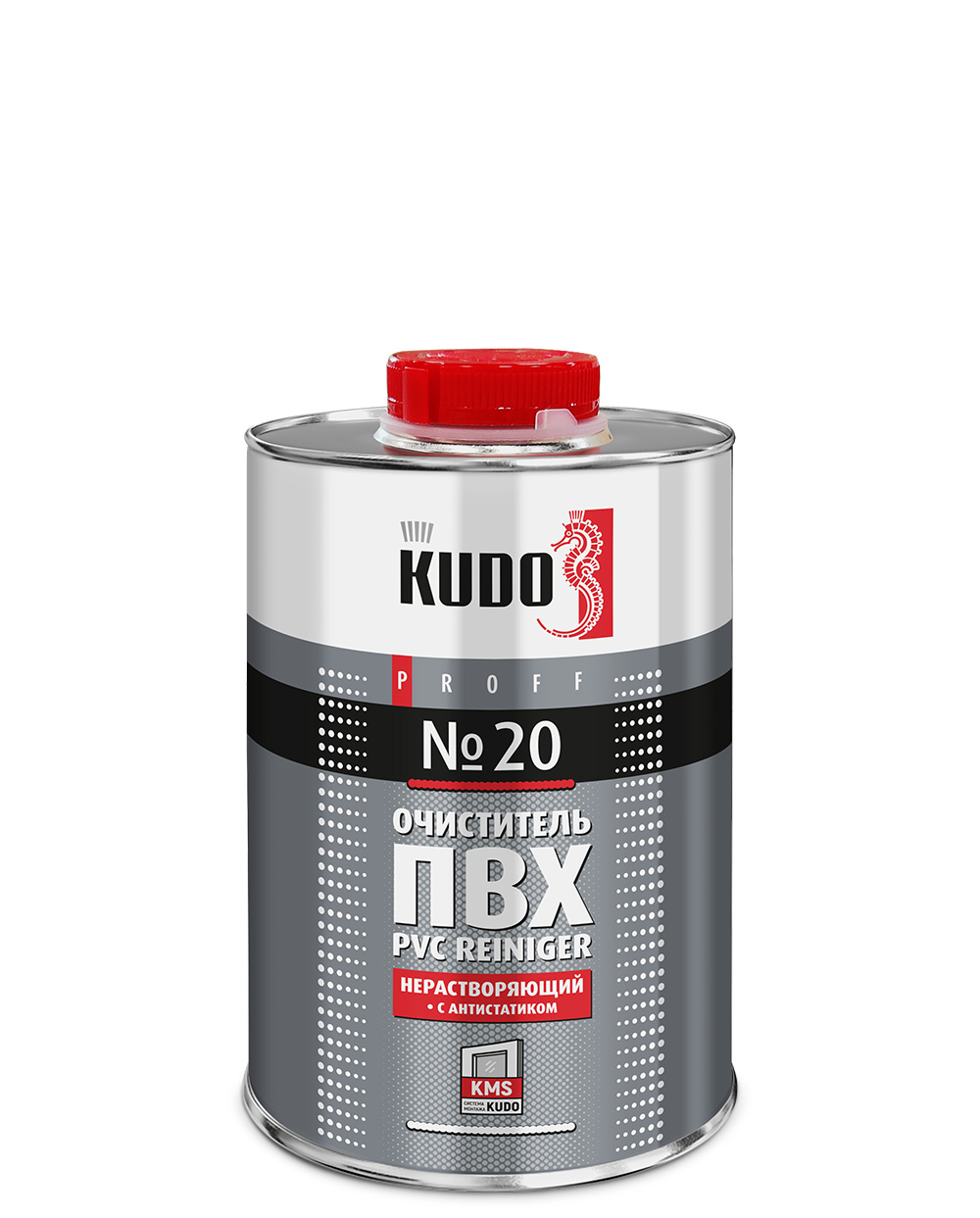

  • Очистить и обезжирить поверхности при помощи очистителя для KUDO® PROFF ПВХ №20
  • Для того, чтобы шов получился аккуратным, рекомендуется наклеить на его границы малярный скотч.
  • Нанести герметик с небольшим избытком.
  • Смочить нанесенный герметик и прилегающие поверхности мыльным раствором.
  • При помощи специального шпателя, смоченного в мыльном растворе, сформировать аккуратный шов.
  • Удалить малярный скотч, не дожидаясь застывания герметика.
Система монтажа KUDO
СТЫКИ ВНУТРИ ПОМЕЩЕНИЯ

Стыки между подоконником и рамой, откосами и рамой внутри помещения рекомендуем герметизировать при помощи силиконизированного герметика KUDO® PROFF, устойчивого к воздействию влаги.

ЭТАПЫ РАБОТ:

  • Очистить и обезжирить поверхности при помощи очистителя для KUDO® PROFF ПВХ №20
  • Для того, чтобы шов получился аккуратным, рекомендуется наклеить на его границы малярный скотч.
  • Нанести герметик с небольшим избытком.
  • При помощи специального шпателя сформировать аккуратный шов.
  • Удалить малярный скотч, не дожидаясь застывания герметика.

Приклеивание элементов и фурнитуры

Система монтажа KUDO

Для приклеивания водоотливных колпачков, термометра, рекламных шильдиков, накладок фурнитуры, для склеивания уплотнителей рекомендуем использовать цианоакрилатный клей KUDO® PROFF.

ЭТАПЫ РАБОТ:

  • Обезжирить склеиваемые поверхности при помощи очистителя KUDO® PROFF ПВХ №20.
  • Нанести клей на одну из склеиваемых поверхностей.
  • Прижать склеиваемые детали и подержать от 5‑20 секунд.

Внимание! Клей создает очень прочное, но неэластичное соединение. Не использовать для склеивания деталей, подверженных вибрациям и деформациям.

Система монтажа KUDO

Оконные петли, замки и привода рекомендуется обработать специальной силиконовой смазкой KUDO® PROFF. Она образует полимерный слой, обладающий химической инертностью и широким диапазоном рабочих температур (от –40°C до +200°C), смазывает и вытесняет плагу из соединений.

ЭТАПЫ РАБОТ:

  • Перед использованием хорошо встряхнуть баллон.
  • Нанести смазку тонким слоем на обрабатываемые поверхности.
  • Распылительная головка с носиком обеспечивает точность дозировки и нанесения.

Тёплый монтаж

Система монтажа KUDO

Наиболее уязвимое место с точки зрения потери тепла и накопления влаги – это соединение стены и окна (двери, балкона). Только сухая изоляция позволит избежать образования плесени вокруг швов и их промерзания. Именно поэтому здесь крайне важно тщательное соблюдение технологии и применение надлежащих материалов.

Теплый монтаж основан на взаимодействии трех слоев.

  • Внутренний слой (пароизоляционный герметик) создает защитный барьер, не пропускающий влагу и водяной пар изнутри здания в монтажную пену.
  • Средний слой (монтажная пена) обеспечивает тепло‑ и звукоизоляцию.
  • Наружный слой (паропроницаемый герметик) не пропускает влагу снаружи и одновременно позволяет избыточной влаге в виде пара выходить из шва на улицу.

Применение KUDO® MONTAGE SYSTEM обеспечивает тепловой комфорт, а также позволяет противостоять образованию плесени и промерзанию в местах соединения оконных (дверных, балконных) блоков и стены в полном соответствии с требованиями ГОСТ 30971‑2012 и СТО НОСТРОЙ 2.23.62‑2012.

Монтаж окна с применением KMS

Поскольку лучше один раз увидеть, чем сто раз услышать, мы сняли подробную видеоинструкцию о методике применения материалов входящих в KUDO® MONTAGE SYSTEM на примере установки окна.

СЕРТИФИКАТЫ СООТВЕТСТВИЯ ГОСТ

Система монтажа KUDO Система монтажа KUDO

Документы на продукцию (свидетельства о государственной регистрации, сертификаты соответствия, декларации и т.д.) можно найти на странице каждого продукта во вкладке «Документы».

Скачать каталог Системы монтажа KUDO® →
